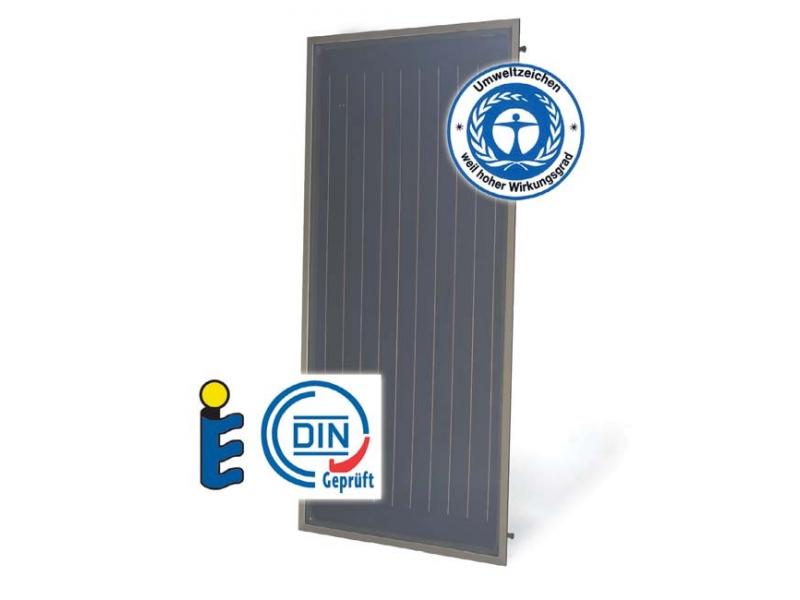

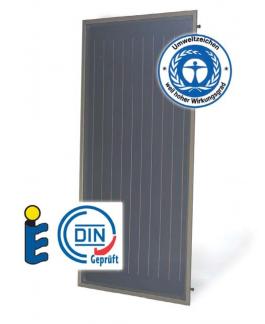

Ванний сонячний колектор Rehau Solect WK, опалення, гаряче водопостачання

Технічні характеристики

Макс. надлишковий робочий тиск, бар: 10

Корпус (ВхШхД), мм: 2,356 x 1,081 x 100

Вага, кг: 46

Загальна площа, м2: 2,55

Площа (у світлі), м2: 2,2

Коефіцієнт поглинання .: 95 %

Коефіцієнт випромінювання .: 5 %

З*єднання:

праворуч G 3/4" зовнішнє різьблення згідно з ISO 228/1

ліворуч G 3/4" внутрішнє різьблення (накидна гайка) згідно з ISO 228/1

Кришка:

Матеріал: армоване, ударостійке, прозоре скло

Товщина, мм: 4

Параметри (відповідно до площі отвору)

Коефіцієнт внутрішньої конверсії . 0 77%

Лінійний коефіцієнт теплопередачі k1, Вт/(м2K): 3,494

Квадратичний коефіцієнт теплопередачі k2 Вт/(м2K2): 0,017

Температура в стані простою °C: 218

Коефіцієнт світлопропускання . > 91 %

Поправочний коефіцієнт кута падіння (50°) 95%

Теплоємність, кДж/K: 11,41

Втрата тиску: при 40 л/год м2 1,5 мбар

Особливості конструкції

Ванна колектора складається з глибокотягнутої алюмінієвої жерсті.

Профільований, мідний з високоселективним покриттям по всій поверхні, абсорбер віялової геометричної форми фіксується за допомогою притиску абсорбера. Це перешкоджає здавлюванню 50-міліметрової ізоляції задньої стінки.

Труби абсорбера і бляшане покриття абсорбера з*єднуються між собою шляхом ультразвукового зварювання таким чином, щоб унеможливити дегазацію флюсу.

Армоване, ударостійке скло 4-міліметрової товщини разом із вулканізованим EPDM-ущільненням, яке огинає, за допомогою захисних планок запресовується у ванну.

Кожен колектор оснащений бічною термочутливою гільзою.

Бічне роз*ємне з*єднання з робочого боку оснащене додатковими плоскими ущільнювачами.

Залежно від конструкції і проекту, колектори підключаються послідовно або паралельно.

Завдяки чотирьом приєднувальним елементам забезпечується максимальна гнучкість у приєднанні. Через теплове розширення допускається пряме з*єднання не більше шести колекторів без застосування проміжних компенсаторів REHAU SOLECT. Гідравлічна ув*язка поля колектора за паралельного під*єднання відбувається просто через діагональне з*єднання входу та виходу.

Екознак «Блакитний ангел».
