Чугунные котлы: надежность и эффективность

Чугунные котлы, применяемые для отопления, характеризуются теплопроизводительностью, а также температурой нагретой воды и ее давлением. Чугунные котлы имеют небольшую теплопроизводительность и применяются в системах отопления отдельных жилых и общественных зданий. Они предназначены для подогрева воды до 115оС при давлении не выше 0,7 МПа. Чугунные отопительные котлы можно также использовать в качестве паровых – в таком случае их оборудуют паросборниками.

Чугунные котлы собираются из отдельных секций, соединяемых между собой с помощью вкладышей-ниппелей, которые вставляются в специальные отверстия и затягиваются стяжными болтами. Такая конструкция позволяет подбирать требуемую поверхность нагрева газового котла, а также производить замену отдельных секций в случае их повреждения.

Чугунные котлы в отличие от стальных меньше подвергаются коррозии, имеют небольшие габариты и могут компоноваться как с внутренними, так и с выносными топками. В котлах с внутренними топками топочные устройства размещают внутри поверхности нагрева (между секциями). Эти твердотопливные котлы предназначены для сжигания высокосортного топлива (каменного угля и антрацита). В котлах с выносными топками топочные устройства располагают вне поверхности нагрева, что позволяет достаточно эффективно сжигать низкосортные виды твердого топлива (пеллеты, древесные отходы, торф). При необходимости в чугунных котлах, при соответствующей небольшой переделке топки, можно сжигать газообразное и жидкое топливо; при этом несколько изменяются теплопроизводительность и КПД котла.

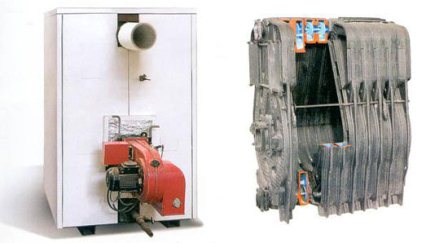

Чугунный твердотопливный котел

Существует большое разнообразие конструкций чугунных котлов в зависимости от формы, размера, числа и расположения секций. По конструктивному оформлению чугунные отопительные котлы можно разбить на две группы: малометражные с очень малой теплопроизводительностью (в среднем 20-60 кВт), предназначенные для поквартирного отопления, и котлы шатрового типа более мощные (0,5-1,1 МВт), устанавливаемые во встроенных или отдельно стоящих котельных.

Малометражные чугунные котлы состоят из передней, задней и средней секций и оборудованы охлаждаемой колосниковой решеткой, воздух под которую подается с двух сторон через отверстия, расположенные в нижней части кожуха по длине котла. Такие отопительные котлы работают на естественной тяге, обеспечивая нагрев воды до 95оС при давлении в системе отопления не более 0,2 МПа. При этом теплопроизводительность малометражных отопительных котлов при работе на угле-антраците в зависимости от площади поверхности нагрева колеблется от 20 до 52 кВт.

Чугунные котлы шатрового типа предназначены для теплоснабжения зданий и сооружений различного назначения. Вода в них нагревается до температуры 115оС при давлении не более 0,7 МПа. Чугунные котлы в зависимости от вида сжигаемого топлива и степени механизации топочного процесса разделяются на три группы:

- отопительные котлы с ручными топками для сжигания антрацита, бурых, каменных углей;
- твердотопливные котлы с механическим и полумеханическим топками для каменных и бурых углей;
- автоматизированные котлы для газообразного и жидкого топлива.

При сжигании влажного низкосортного топлива в специальные пазы в секциях твердотопливного котла вставляют огнеупорные кирпичи, которые образуют свод. Это способствует лучшему перемешиванию выделяющихся газов и повышению температуры в топке, что улучшает процесс горения топлива. Во фронтовой плите устроены топочная дверца и зольниковая коробка с дроссельным клапаном, служащим для подвода и регулирования подачи воздуха, поступающего в топку. Вода в котел поступает через нижний патрубок и, пройдя по внутренним каналам секций, нагревается, затем через патрубок выходит из котла.
