Газові котли: конструктивні форми та категорії

Газовые котлы классифицируются по разным признакам. Котлы, вырабатывающие горячую воду с температурой 115^оС, относятся к категории котлов низкого давления. Их изготавливают, как правило, чугунными и используют как отопительные котлы.

По принципу движения (циркуляции) воды газовые котлы делятся на две большие группы: с естественной и принудительной циркуляцией.

В газовых котлах с естественной циркуляцией вода движется вследствие разности ее плотностей. Газовые котлы этого типа разделяются на газотрубные (с дымогарными и жаровыми трубами) и водотрубные. В газотрубных котлах горячие газы движутся внутри труб, омываемых снаружи водой; в водотрубных вода перемещается по трубам, а дымовые газы движутся снаружи их.

В зависимости от угла наклона кипятильных труб к горизонту водотрубные газовые котлы разделяются на горизонтально-водотрубные (с небольшим углом наклона труб) и вертикально-водотрубные (угол наклона труб составляет 50 градусов и более).

В настоящее время газовые котлы с жаровыми трубами и горизонтально-водотрубные котлы из-за ряда существенных недостатков (значительная металлоемкость, сравнительно большие габариты, неблагоприятные условия циркуляции и др.) не выпускаются. Наибольшее распространение получили вертикально-водотрубные газовые котлы различных типоразмеров и конструкций. Эти котлы устанавливают в производственных, производственно-отопительных и чисто отопительных котельных, а также на тепловых станциях.

Развитие конструктивных форм отопительных газовых котлов от их простейшей конструкции — цилиндрического котла, представляющего собой барабан большого диаметра, — шло по двум направлениям.

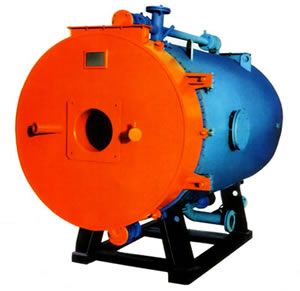

Первое направление — размещение дополнительных поверхностей нагрева в барабане котла. В результате этого появились газотрубные отопительные котлы (с движением газа внутри труб): жаротрубные и дымогарные. Жаротрубные отопительные котлы, заменившие цилиндрические, конструктивно представляют собой барабан, в котором размещены одна-две жаровые трубы большого диаметра. В дымогарных котлах, являющихся дальнейшим развитием жаротрубных, жаровые трубы заменены системой труб малого диметра, благодаря чему (в пределах тех же габаритов) увеличивается площадь поверхности нагрева, снижается расход металла и т. д. Жаротрубные и дымогарные газовые котлы, имевшие ранее достаточно широкое распространение, в настоящее время имеют ограниченное применение.

Другое направление — размещение дополнительных поверхностей нагрева за пределами барабана отопительного котла, что привело к созданию различных типов водотрубных котлов: горизонтально-водо трубных, вертикально-водотрубных и самых современных экранных водотрубных котлов.

Напоминаем, что самые эффективные и надежные газовые котлы купить в Днепропетровске можно в компании «Атлас-Энерго».

В газовых котлах с принудительной  циркуляцией вода движется за счет напора, создаваемого насосами. Такие газовые котлы бывают с многократной циркуляцией и проточные. Отопительные котлы с многократной циркуляцией из-за сложности их эксплуатации широкого распространения не получили. Прямоточные котлы применяются главным образом как энергетические на тепловых электрических станциях. В этих котлах наблюдается однократная принудительная циркуляция воды, и полное испарение воды происходит за время одного прохождения ее по поверхности нагрева.
