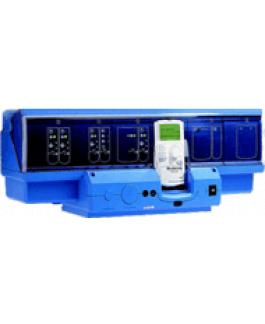

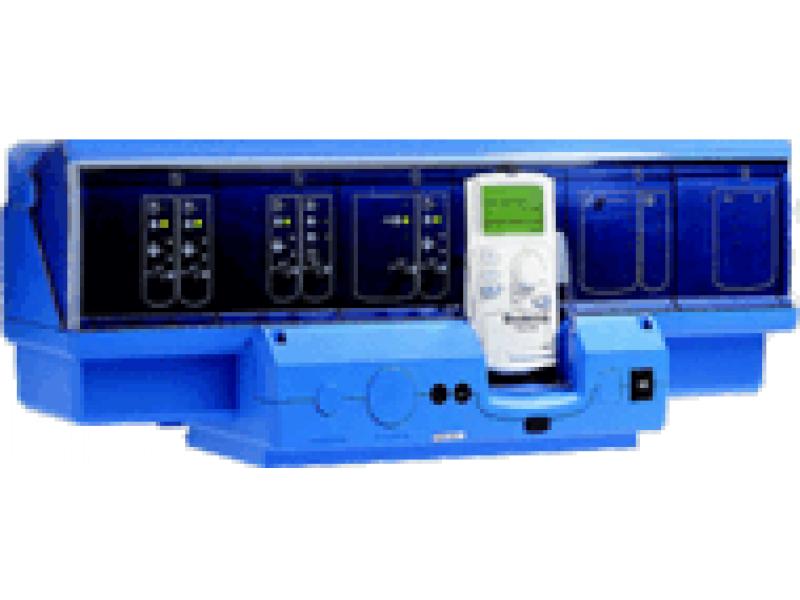

Система управления Buderus Logamatic 4313, котельное оборудование, системы отопления

Описание:
Модульная цифровая система управления для расширения функций модульной системы серии 4000 как подсистемы на ведомом котле с бустерным насосом или в качестве самостоятельного регулятора отопительного контура
Содержит:
- модуль-контроллер CM431, дополнительный модуль ZM433
- пульт управления MEC2
- модуль блока питания NM482
- модуль BUS BM492
Функциональные модули и цифровой блок управления в пластмассовом корпусе с откидной крышкой
4 свободных разъема для модулей
Разъем для сервисного модуля Servicetool
Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
 Пусковой выключатель
 Полная электрическая разводка
Степень защиты IP 40
 Защита от радио- и телепомех
 2 отдельных предохранительных контура
Корпус из маркированного утилизируемого сырья
С универсальной системой быстрого монтажа
 Включает датчик наружной температуры
Возможно расширение комплектации
Модуль-контроллер CM431,
 дополнительный модуль ZM433
Самостоятельный регулятор отопительного контура с контролем теплоснабжения
Система управления ведомого котла с регулированием бустерного насоса
Регулирование одного отопительного контура со смесителем и без него
- возможно подключение дистанционного управления
- индикация рабочего режима светодиодами
- ручной режим управления с возможностью переключения выкл./авт.режим/ручной режим
Статус светодиодов и индикация рабочего режима и неисправностей
- неисправность модуля
- летний режим
- насос отопительного контура вкл.
- исполнительный орган отопительного органа
 Коммуникация через ECOCAN-BUS
 Передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic
Пульт управления MEC2
Ввод данных, считывание и индикация всех регулируемых параметров
 Со встроенным датчиком комнатной температуры и прием радиосигнала

Технические характеристики

Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
Потребляемая мощность, ВА: 5
Предохранитель системы управления, А: 2 x 10
Размеры ширина/высота/глубина, мм: 660/240/230
Максимальный ток включения:
Выход циркуляционного насоса отопительного контура, А: 5
Выход бустерного насоса, А: 5
Управление исполнительным органом отопительного контура, В: 230
Время выбега серводвигателя, сек: 120 (диапазон установки 10 - 600)
Вид регулятора: 3 - позиционный регулятор (режим PI)
Температура окружающего воздуха:
эксплуатация, °C: +5...+50
транспортировка, °C: -20...+55
