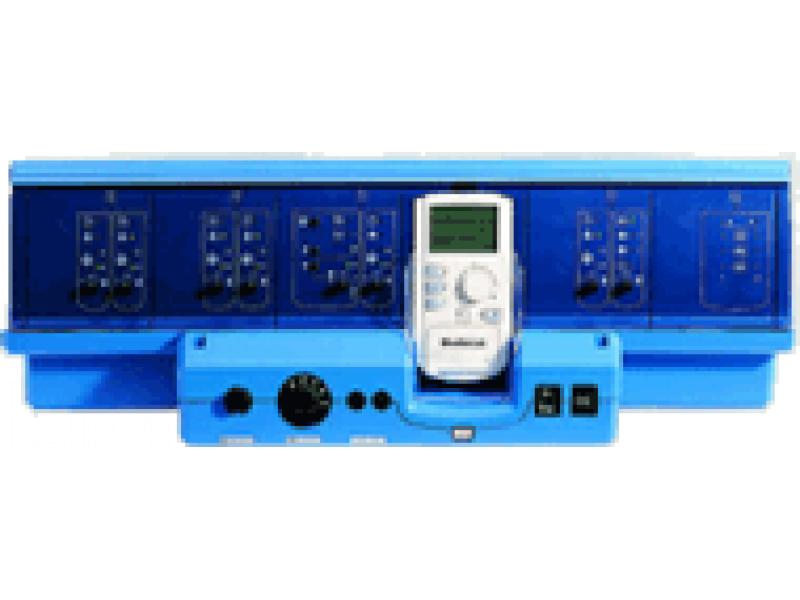

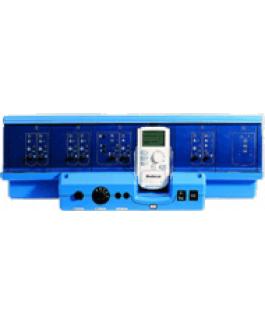

Система управления Buderus Logamatic 4311, котельное оборудование, системы отопления

Описание:

Модульная цифровая система управления для установки на котле со средней и большой мощностью
Управление котельной установки с одним котлом или в качестве системы управления Master на установке с несколькими котлами
 Содержит:
- модуль-контроллер CM431, дополнительный модуль ZM432
- пульт управления MEC2
- регулируемый предохранительный ограничитель температуры STB
- настраиваемый регулятор температуры котловой воды TR
- модуль блока питания NM482
- модуль BUS BM492

Функциональные модули и цифровой пульт управления в пластмассовом корпусе с откидной крышкой
 Кнопка контроля дымовых газов
 Переключатель котлового контура и переключатель горелки
 Кнопка повышения/понижения модуляции
 4 свободных разъема для модулей
 Сервисный разъем
 Соединительные штекеры с цветовой и цифровой маркировкой расположены на соответствующем функциональном модуле в строго определенном порядке.
 Пусковой выключатель, аварийный выключатель горелки
 Полная электрическая разводка
 Степень защиты IP 40
 Защита от радио- и телепомех
 2 отдельных предохранительных контура
 Корпус из маркированного утилизируемого сырья
С универсальной системой быстрого монтажа
 С кабелем горелки 2-ой ступени
 С датчиками котловой воды и наружной температуры
Возможно расширение комплектации
Модуль-контроллер CM431,
 дополнительный модуль ZM432
Управление 1-ступенчатой, 2-ступенчатой, двумя 1-ступенчатыми, модулированной горелками
Регулирование котлового контура с исполнительным органом и управление в зависимости от потребности насосом котлового контура; гидравлическая блокировка
 Обеспечение условий эксплуатации котла с Ecostream-технологией с регулированием температуры обратной линии
Статус светодиодов и индикация рабочего режима и неисправностей
- неисправность модуля
- неисправность горелки
- летний режим
- ступень горелки
- модуляция
- насос котлового контура
- исполнительный орган котлового контура
Коммуникация через ECOCAN-BUS
 Передача данных, дистанционный ввод параметров через систему дистанционного контроля Logamatic
Кнопка контроля дымовых газов
 Переключатель котлового контура и горелки
Кнопка повышения/понижения модуляции
Пульт управления MEC2
Ввод данных, считывание и индикация всех регулируемых параметров
Со встроенным датчиком комнатной температуры и приемом радиосигнала

Технические характеристики

Рабочее напряжение (при 50 Гц ± 4 %), В: 230 ± 10 %
Потребляемая мощность, ВА: 5
Предохранитель системы управления, А: 2 x 10
Размеры ширина/высота/глубина, мм: 660/240/230
Максимальный ток включения:
Выход горелки, А: 8
Выход насоса котлового контура, А: 8
Управление исполнительным органом котлового контура, В: 230
Время выбега серводвигателя, сек: 120 (диапазон установки 10 - 600)
Вид регулятора: 3 - позиционный регулятор (режим PI)
Температура окружающего воздуха:
эксплуатация, °C: +5...+50
транспортировка, °C: -20...+55 одходит ко всем отопительным установкам с различными котлами, установленными в коттеджах на одну или несколько семей, а также для жилых сооружений с малой, средней и большой теплопотребностью.
